TRANSISTOR Y EL DIODO COMÚN





Sorprendentemente, el primer transistor comenzó su funcionamiento hace 70 años, el 23 de diciembre de 1947.1 El transistor es, probablemente, uno de los componentes más revolucionarios jamás inventado. Abrió el camino para la creación de circuitos integrados, microprocesadores y la memoria en la computadora.

¿Qué es un transistor?

Un transistor, también conocido como un BJT (Transistor de Unión Bipolar), es un dispositivo semiconductor impulsado por corriente, que puede ser utilizado para controlar el flujo de corriente eléctrica en la que una pequeña cantidad de corriente en el conductor base controla una mayor cantidad de corriente entre el Colector y el Emisor. Se pueden utilizar para amplificar una señal débil, como un oscilador o un interruptor.

Suelen estar fabricados de cristal de silicio donde se intercalan las capas de semiconductor de tipo N y P. Consulte la Figura 1 a continuación.




¿Cómo funciona un transistor?

Por ejemplo, vamos a mostrar cómo funciona un transistor NPN. Una forma sencilla de ver su función como un interruptor es pensar en el agua que fluye a través de un tubo, controlada por una válvula. La presión del agua representa la 'Tensión' y el agua que fluye a través de un tubo representa la 'Corriente' (Figura 3). Los tubos grandes representan la unión del Colector/Emisor con una válvula entre ellos, expresado en la figura como un óvalo gris, como una tapa móvil, que es accionada por la corriente desde un pequeño tubo que representa la base. La válvula mantiene la presión del agua que fluye desde el Colector al Emisor. Cuando el agua fluye a través del tubo más pequeño (la Base), abre la válvula entre la unión del Colector/Emisor, permitiendo que el agua fluya a través del Emisor, y luego a Tierra (Tierra representa el regreso para la Tensión/Corriente del agua).



¿Qué son los diodos?

El diodo es un semiconductor cuya principal función es dejar pasar la corriente solo en una dirección, es decir, en un solo sentido y bloquear la corriente en el otro sentido. De esta manera, el diodo se encuentra formado químicamente por una unión llamada PN y, generalmente, estos son fabricados con metal compuesto de Silicio. ¿Quieres saber cómo se utilizan? Pregúntales tus dudas a nuestros expertos en el Diplomado en Reparación Electrónica.

Se usa el Silicio con el objetivo de hacerlo un elemento activo, lo cual, para lograr eso, deberá doparse. Es decir, se añadirán impurezas a los materiales de fabricación del diodo y es aquí donde ocurre la unión tipo PN.

En un material tipo P encontramos escasez de electrones. También estará presente un material tipo N que tiene un exceso de ellos. Teniendo en cuenta que esos elementos tienen faltantes, ambos se unen para generar un comportamiento eléctronico.

Los diodos se clasifican en las siguientes categorías

  • Detector o de baja señal
  • Rectificador
  • Zener
  • Varactor
  • Emisor de luz
  • Láser
  • Estabilizador
  • Túnel
  • Pin
  • Backward
  • Schottky
  • Fotodiodos.

¿Cómo distinguir un diodo gráficamente?

En general, el diodo se representa de la siguiente manera:

De lado izquierdo se encuentra la entrada positiva llamado ánodo y de lado derecho se encuentra la salida negativa llamada cátodo, obsérvalo en la siguiente imagen.




martes, 3 de mayo de 2022

Lectura del Multimetro

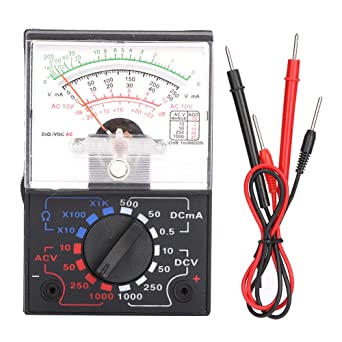

 ¿ Qué es un Multimetro análogo?


El multímetro analógico es un dispositivo ideal para diferentes aplicaciones. Por ejemplo, puede usar este multímetro analógico para medir tensión o corriente hasta 10 A. La particularidad en la medición de corriente son los diferentes rangos de medición que integra el multímetro analógico.



COMO USAR EL TESTER EN OHMETRO

Mide resistencias

1 Colocar el selector en la escala más grandes de resistencia

2 Unir  los términos del óhmetro

3 Mover la perrilla a cero en la escala ( la libración)

4 Limpiar terminales del tester y el elemento a medir

5 Unir los términos del tester con los terminales de la resistencia

6 Leer la lectura en la escala

- Buscar una escala en donde la lectura se encuentre lo más cerca posible al centro de la escala

-En cada posición de la lectura se deba calibrar

7 Multiplicar por la posición del selector



                   VALOR DE LA LINEA=NÚMERO MAYOR - NÚMERO MENOR

                                                                           NÚMERO DE ESPACIO



 VALOR EN EL INSTRUMENTO= VALOR DE LA ESCALA  * POSICIÓN SELECTOR




La ley de Ohm





La ley de Ohm es uno de los principios de la electricidad que establece que la diferencia de potencial “V” que se aplica entre los extremos de un conductor es directamente proporcional a la densidad de corriente “I” que circula por este.

Para enseñar a calcular a base de los parámetros dispuestos por la Ley de Ohm se emplean ejemplos como los que presentamos a continuación:

Ejemplo 1

¿Cuál es la resistencia que existe en un voltaje de 5 V y una corriente de 500 mA?

Aplicando la fórmula correspondiente según los datos presentados, podemos decir que:

R = V/I
R = ?
V = 5V
I = 500 mA = 0.5 A
R = V/I = 5 / 0.5 = 10

Debido a esto, la resistencia que existe es de 10 W o vatios.

Ejemplo 2

¿Cuál es el voltaje de un circuito en el que existe una corriente de 2,5 Amperios con una resistencia de 50 W o vatios?

Aplicando la fórmula correspondiente según los datos presentados, podemos decir que:

V = RI
R = 50  W
V = ?
I = 2.5 A
V = RI = (50)(2.5) = 125

Debido a esto, el voltaje presente según esta disposición es de 125 V o voltios.

Ejemplo 3

¿Cuál es la corriente presente en un circuito en el que hay un voltaje de 80 V y una resistencia de 470 W o vatios?

Aplicando la fórmula correspondiente según los datos presentados, podemos decir que:

I = V/R
R = 470 W
V = 80 V
I = ¿?
I = V/R = 80 / 470 = 0.170 A

Es por esto que la corriente presente es de 0.170 Amperios o 170 mA

VIDEO DE APOYO:   https://youtu.be/Vbi9CoAxEZM

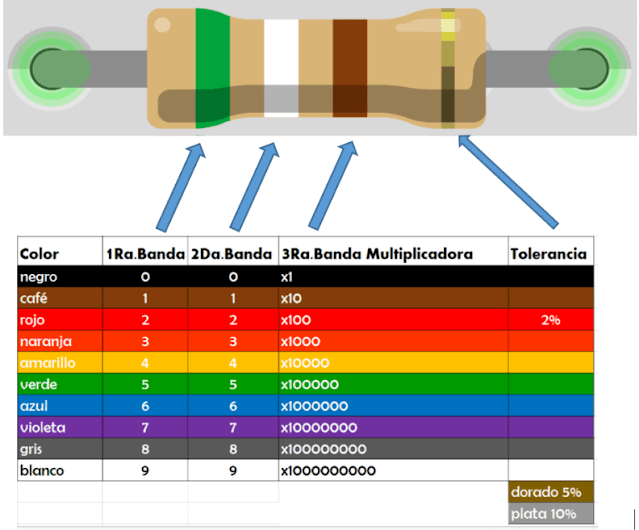

Código de colores
