Regla de la mano izquierda y derecha

¿QUE ES?

 La regla de la mano izquierda o regla de Fleming es una ley utilizada en el electromagnetismo que determina el movimiento de un conductor que está inmerso en un campo magnético o el sentido en el que se genera la fuerza dentro de él.

Direferencia entre regla de la mano derecha y regla de la mano izquierda en electromagnetismo

Entre la regla de la mano derecha y la regla de la mano izquierda existe una diferencia, vamos a ver esta diferencia utilizando como ejemplo un motor y una dinamo, un elemento que consume electricidad (motor) y un elemento que genera electricidad (dinamo).

La regla de la mano derecha se utiliza para conocer el sentido y la dirección del flujo magnético a través de la corriente eléctrica en una dinamo, mientras que la regla de la mano izquierda o regla de la mano izquierda de Fleming es utilizada para lo mismo pero cuando la corriente eléctrica la estamos utilizando para hacer funcionar un motor de corriente continua.

Regla de la mano izquierda.

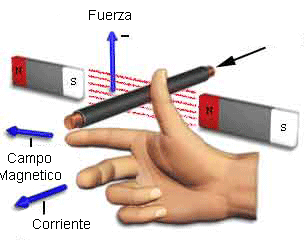

La imagen de arriba nos enseña lo que interpreta cada dedo de la mano izquierda cuando se genera una corriente eléctrica en un cable eléctrico como por ejemplo en un motor de corriente continua.

• El dedo pulgar representa la dirección de la fuerza que tendrá esa parte del cable al circular corriente eléctrica.
• El dedo indice representa la dirección del campo magnético, que va desde el lado norte en dirección al lado sur.
• El dedo medio o corazón nos indica la dirección que tiene la corriente eléctrica que circula por el cable.

En la imagen de arriba vemos una pila que genera una corriente eléctrica con una dirección en una superficie conductora de color amarillo. También podemos ver la dirección del campo magnético del imán, que va desde el polo norte hasta el polo sur. Y por último podemos ver la fuerza que se genera en la superficie conductora debido al choque de campos magnéticos.

Regla de la mano derecha.

En la imagen de arriba podemos ver los dedos pulgar, indice y medio o corazón, que igual que en la mano izquierda representan la dirección de la fuerza, la dirección del campo magnético y la dirección de la corriente.

Importante, las direcciones que representan la mano derecha pertenecen al comportamiento del funcionamiento de una dinamo.

En la imagen de arriba, la dinamo nos indica el sentido de la fuerza, que en este caso y al contrario con el caso de la mano izquierda, la dirección de la fuerza no se genera debido a los campos magnéticos sino que en este caso la dirección de la fuerza es la generadora de la corriente eléctrica.

Seguidamente tenemos una dirección de la fuerza que generamos, en el caso de la imagen de arriba la generamos moviendo la manivela de la dinamo, este hecho provoca que los electrones situados en el cable conductor se muevan en una dirección cuando se encuentran en el interior de un campo magnético con una dirección.
